冷凝水中含有顯熱，相當于蒸汽總熱量的10%—30%。回收的冷凝水作為鍋爐補 水時，可減少水費、水處理費,節省燃料費用約10%—20%，同時提 升鍋爐產出，即鍋爐可產生更多的蒸汽。還有，回收冷凝水為鍋爐補 水，可減少排污，意味著降低因排污而造成的能量損失。另外，回收冷凝水會因降低鍋爐燃料而減少CO2，NOx和SOx對大氣的污染。
目前，冷凝水的回收價值已受到廣 泛認 可，然而，對于回收方法，決大多數蒸汽用戶甚至一些節 能公司都缺少正確的理解和有效運用，出現了許多企業冷凝水回收項目投入大、收效低、故障多的現象。現在給大家分享一些有關冷凝水閉式回收的有效方法和關鍵點。
以疏水閥回收
靠疏水閥入口自身壓力回收冷凝水。當工況為正壓差時，靠疏水閥入口壓力驅動冷凝水回收到指 定地點。這種方式簡單、經濟、可作為冷凝水回收首 選方案。
采用此方法時，疏水閥的品質和正確選型很關鍵，疏水閥入口壓力的穩定、冷凝水回收管正確選型和布置、冷凝水管的正確連接等等對整體回收效果非常重要。
靠冷凝水回收泵回收
當疏水閥到冷凝水回收點為負壓差時，就必 須靠泵為冷凝水增壓，使前后壓差變?yōu)檎刀估淠畢R集到回收箱。通常，冷凝水回收泵分為兩種：
1）機械式冷凝水回收泵
機械式回收泵，以蒸汽或壓縮空氣作動力，可在較高溫度下回收冷凝水，不存在汽蝕問題。機械式冷凝水回收泵是一種提 升泵，屬于斷續工作方式。不需要任 何電力，純機械結構，可用于危險區域。
運用機械泵回收冷凝水時，泵的選型、泵組的配置、管道的布置以及動力汽/氣的品質都非常重要。

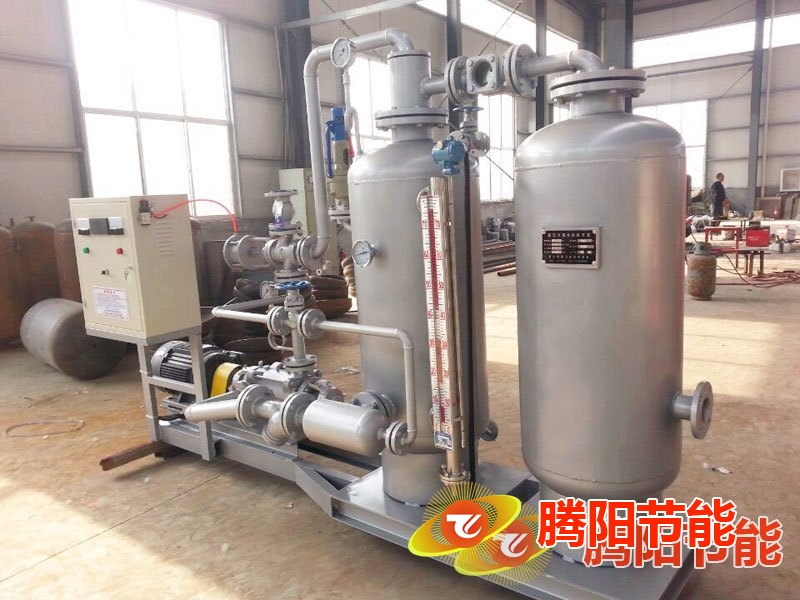

2）電動冷凝水回收泵 電泵能夠提供足夠的壓力，使冷凝水回收距離大幅增加，可以回收較大量的冷凝水，甚至可以將冷凝水直接回收到鍋爐中。然而，汽蝕問題會引起葉輪損壞，導致水泵失效。為了解決汽蝕問題，就必 須增加泵的入口/出口可用靜壓力水頭，相當于抬高離心泵前的冷凝水集水罐，比泵的靜壓力水頭要高出3～5米，這樣就對安裝空間提出了高要求。另一種方法，是使用蒸汽增加罐內壓力，但這樣做又增加了蒸汽消耗。
此外，電動回收泵的可 靠性除了受汽蝕問題影響外，還受制于液位傳感器、控 制器等控制單元的可 靠性。在溫度較高、濕度較大的冷凝水回收現場，電子、電氣部件問題較多。
另外，與機械泵相比，電動冷凝水回收泵需要消耗電能，降低了節 能效果。
|
